光滑、平整的涂膜

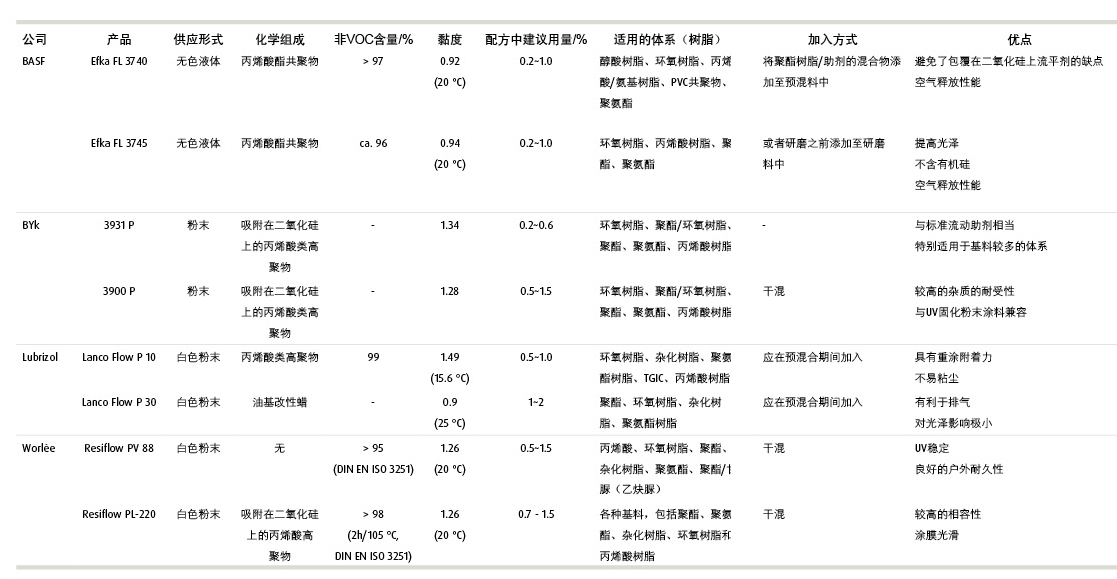

　　橘皮不僅是人類(lèi)衰老面臨的一大問(wèn)題，也是粉末涂料一直在努力要解決的問(wèn)題。粉末涂料橘皮的解決方法是使用流平（助）劑，本文綜述了當(dāng)前市場(chǎng)上的流平劑。

　　粉末涂料的成膜和流平主要取決于兩大因素：一是表面張力；二是熔融黏度。在一定溫度下的表面張力是影響流平性能的主要因素。這通常是流平劑的主要應(yīng)用目的。流平劑的主要作用一方面盡可能提高表面張力，另一方面使其不高于基材的表面張力。此外，因?yàn)榕c空氣之間有一個(gè)界面，所以表面張力必須在各個(gè)地方都很均勻。這一點(diǎn)在不加助劑的情況下很難實(shí)現(xiàn)，因?yàn)榉勰┩苛峡倳?huì)呈現(xiàn)一定程度的不均勻性。除非將表面張力調(diào)整至最理想的均勻狀態(tài)，否則熔融的涂膜將會(huì)向高表面張力的方向移動(dòng)，導(dǎo)致橘皮的出現(xiàn)，更嚴(yán)重的情況下會(huì)形成針孔。流平劑可用于液體涂料體系，但用于粉末涂料相對(duì)沒(méi)那么容易。原因可能是助劑本身是液態(tài)的，或者其熔點(diǎn)與粉末涂料不相配。

　　通常采用聚丙烯酸酯作流平劑

　　聚丙烯酸酯通常作為流平劑使用。當(dāng)基料開(kāi)始熔融和液化時(shí)，流平劑開(kāi)始遷移至涂膜表面。在涂膜表面他們會(huì)自動(dòng)實(shí)現(xiàn)取向，其極性的主鏈保留在基料中，而烷基鏈從膜里向外伸出。這樣就會(huì)使表面張力分布得更均勻，成膜更均勻，不會(huì)出現(xiàn)涂膜缺陷。

　　聚丙烯酸酯通常是均聚物或共聚物，或者是特種有機(jī)硅丙烯酸酯。過(guò)去，人們一直對(duì)有機(jī)硅持懷疑態(tài)度，因?yàn)楫?dāng)有機(jī)硅最開(kāi)始面市時(shí)，最終會(huì)沾污整個(gè)工廠。而現(xiàn)在可使用改性聚硅氧烷，得到良好的結(jié)果，不會(huì)造成任何沾污。有機(jī)硅丙烯酸酯主要用于罩光清漆。
