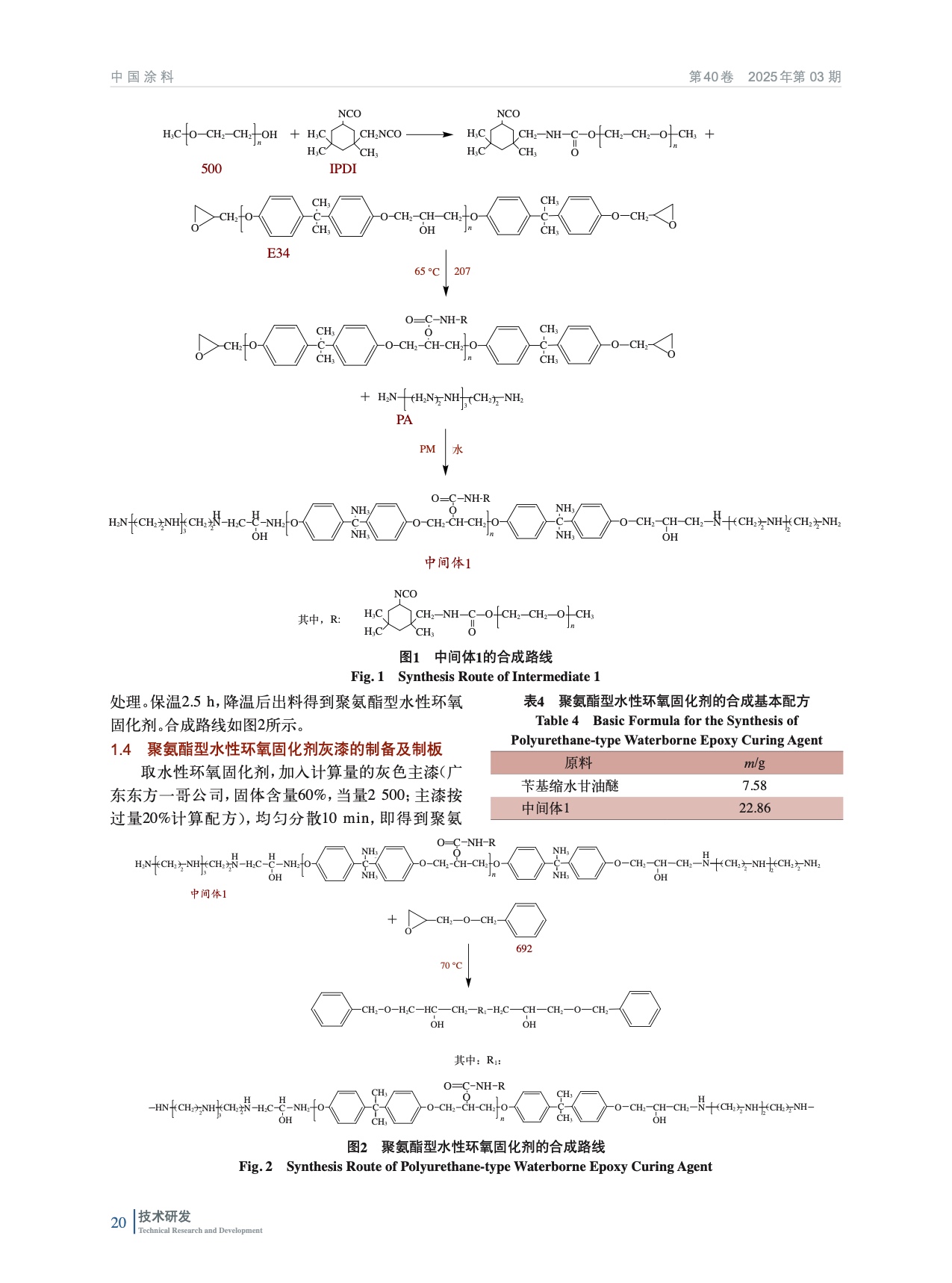

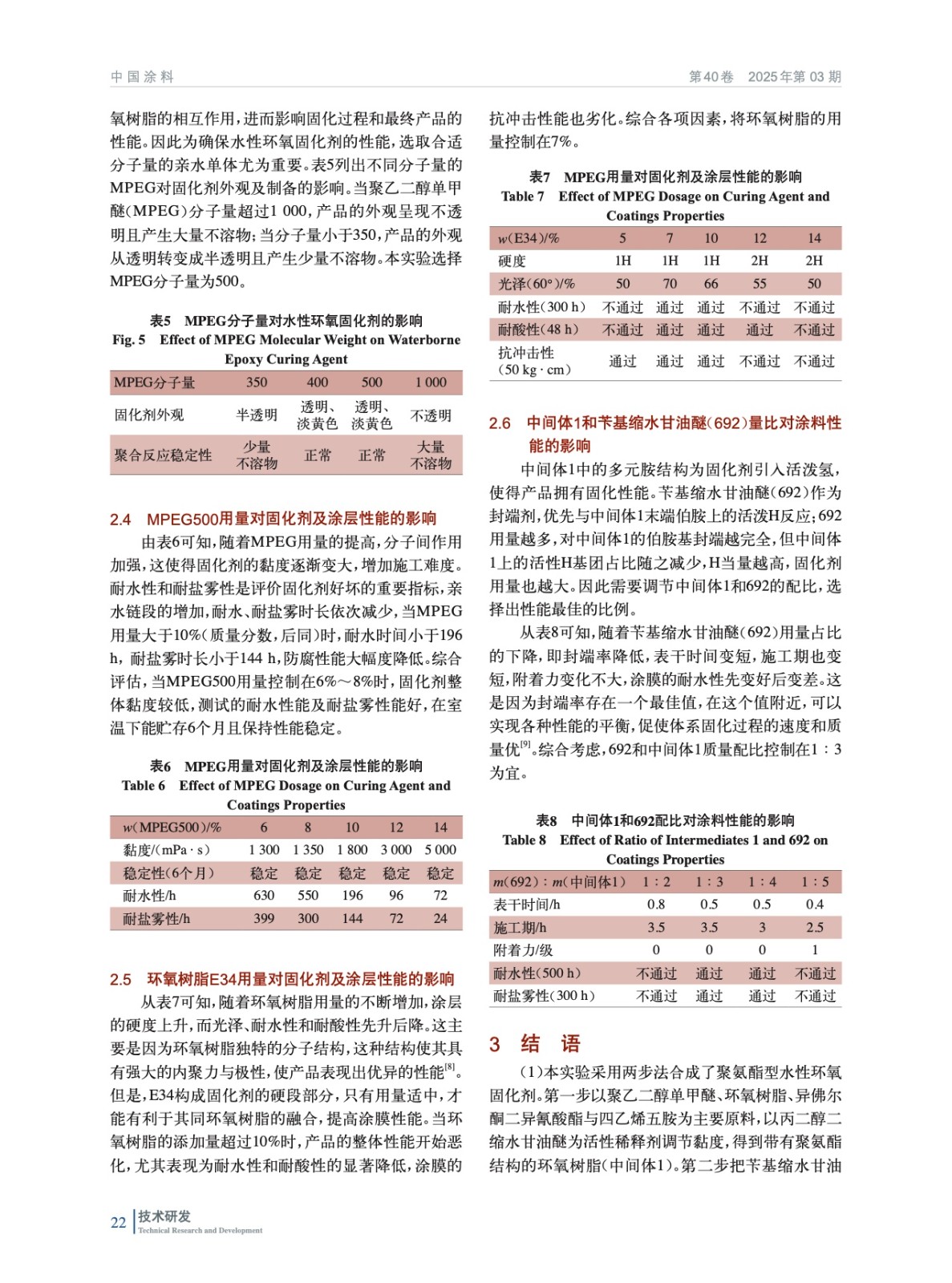

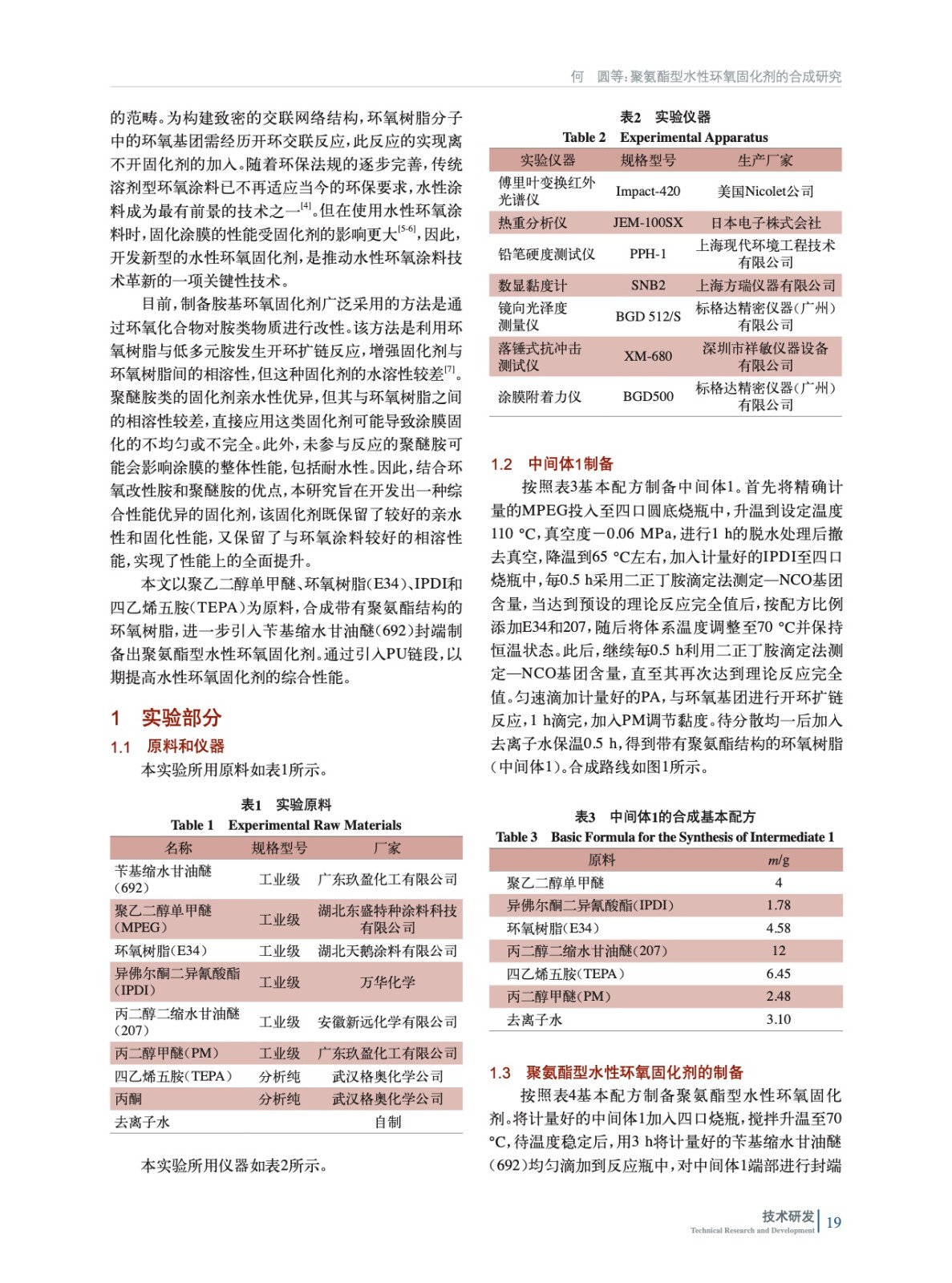

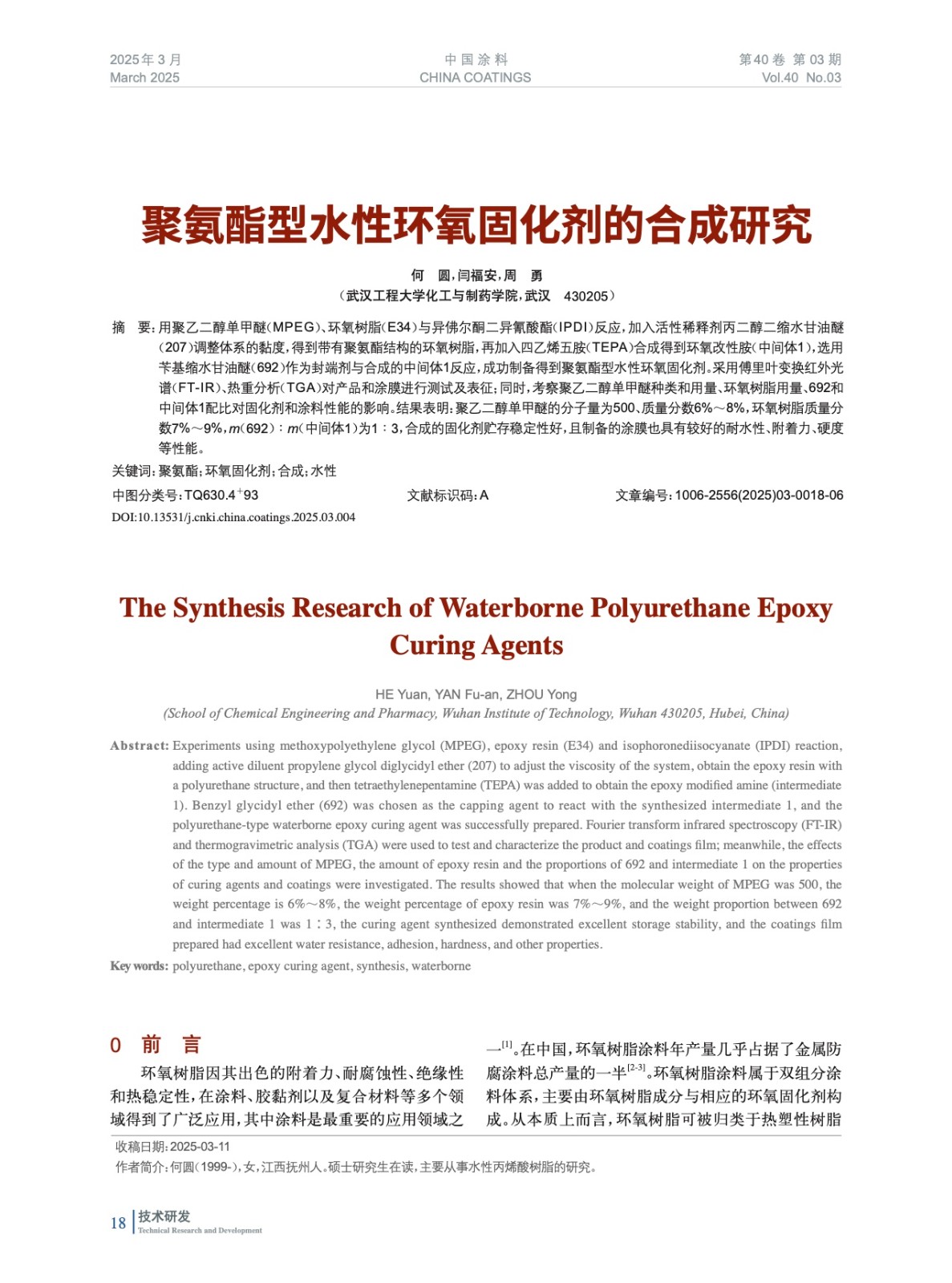

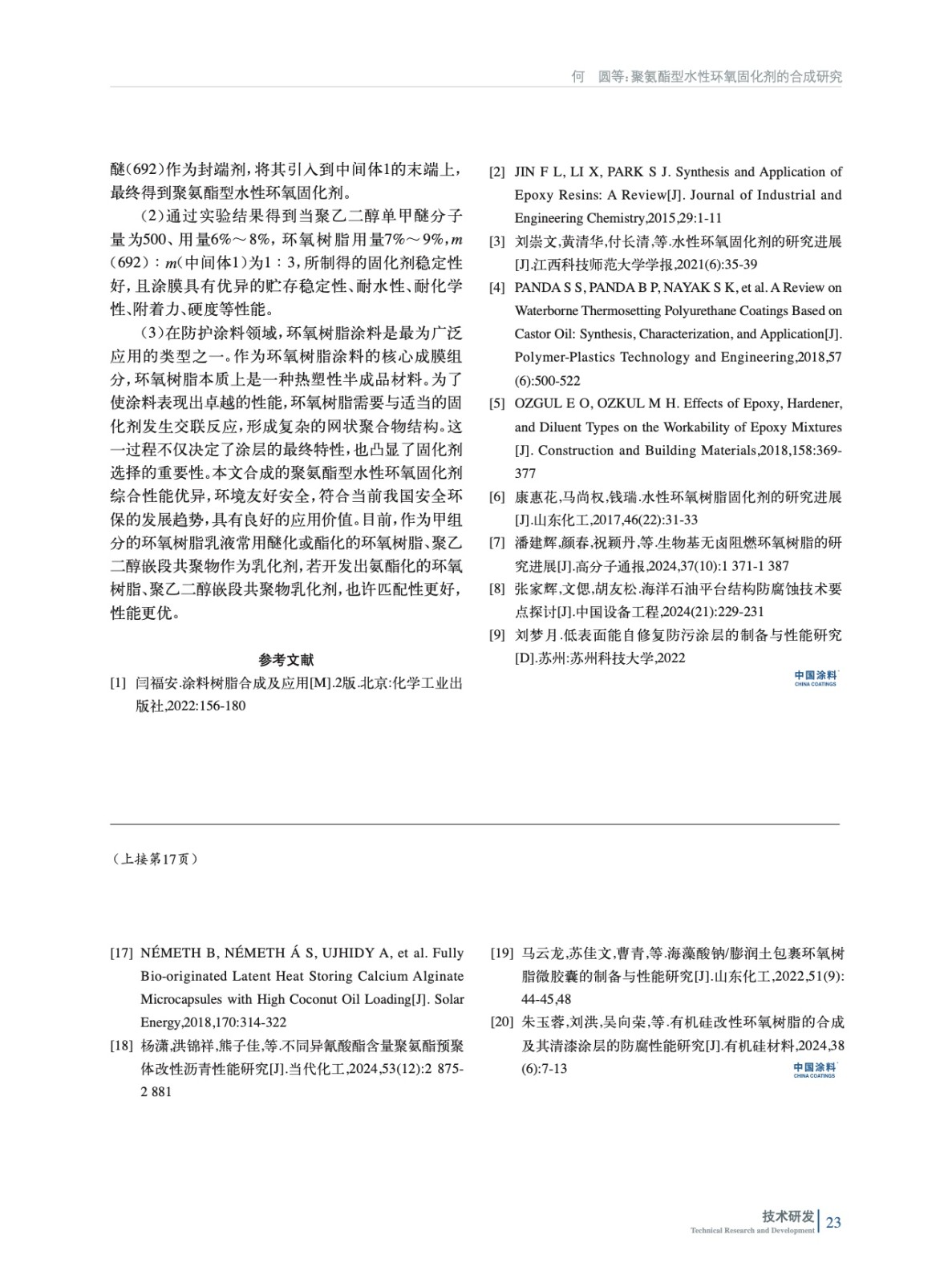

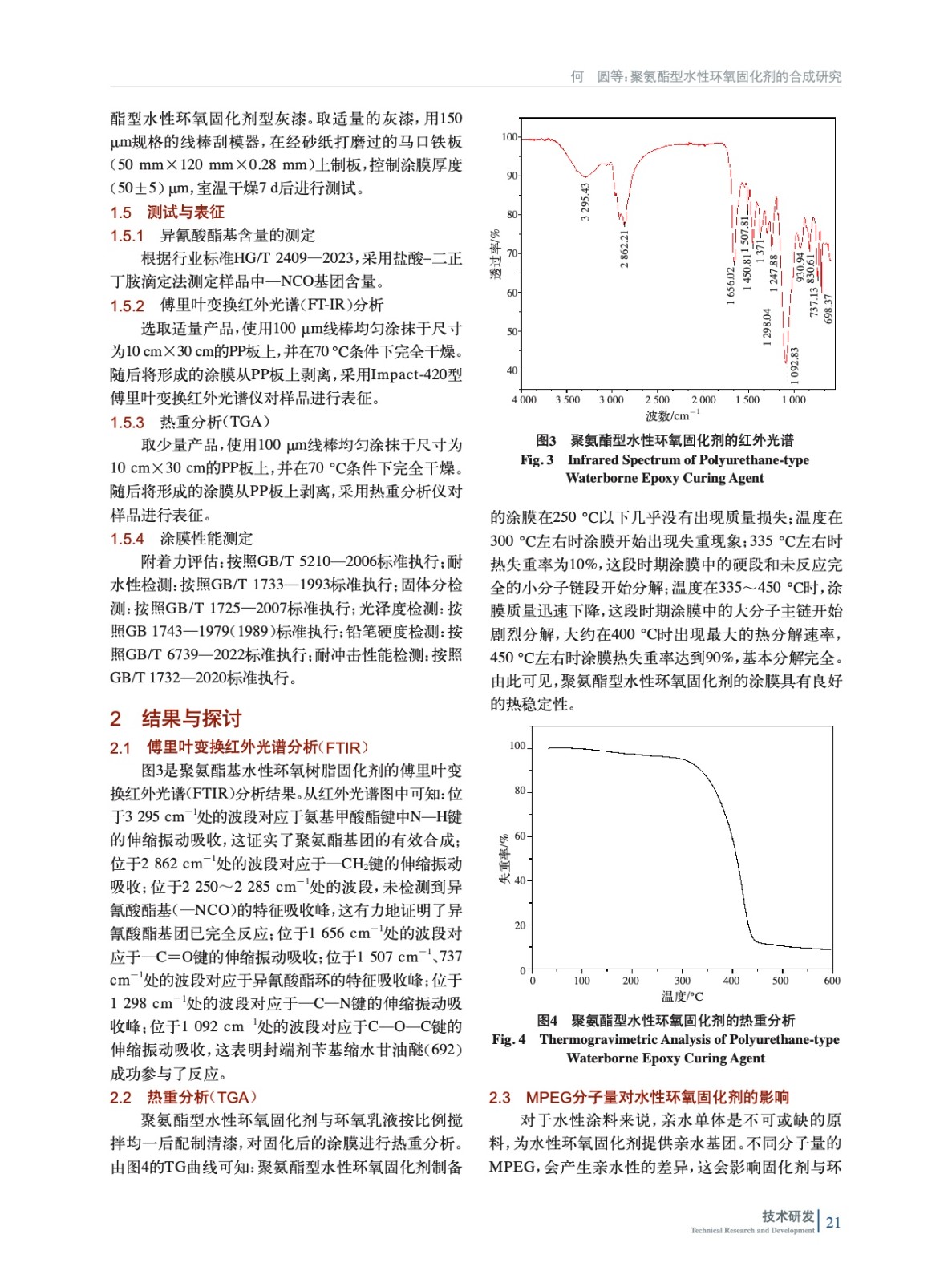

摘要：用聚乙二醇單甲醚（MPEG）、環(huán)氧樹脂（E34）與異佛爾酮二異氰酸酯（IPDI）反應(yīng)，加入活性稀釋劑丙二醇二縮水甘油醚（207）調(diào)整體系的黏度，得到帶有聚氨酯結(jié)構(gòu)的環(huán)氧樹脂，再加入四乙烯五胺（TEPA）合成得到環(huán)氧改性胺（中間體1），選用芐基縮水甘油醚（692）作為封端劑與合成的中間體1反應(yīng)，成功制備得到聚氨酯型水性環(huán)氧固化劑。采用傅里葉變換紅外光譜（FT-IR）、熱重分析（TGA）對產(chǎn)品和涂膜進(jìn)行測試及表征；同時(shí)，考察聚乙二醇單甲醚種類和用量、環(huán)氧樹脂用量、692和中間體1配比對固化劑和涂料性能的影響。結(jié)果表明：聚乙二醇單甲醚的分子量為500、質(zhì)量分?jǐn)?shù)6%～8%，環(huán)氧樹脂質(zhì)量分?jǐn)?shù)7%～9%，m（692）∶m（中間體1）為1∶3，合成的固化劑貯存穩(wěn)定性好，且制備的涂膜也具有較好的耐水性、附著力、硬度等性能。
