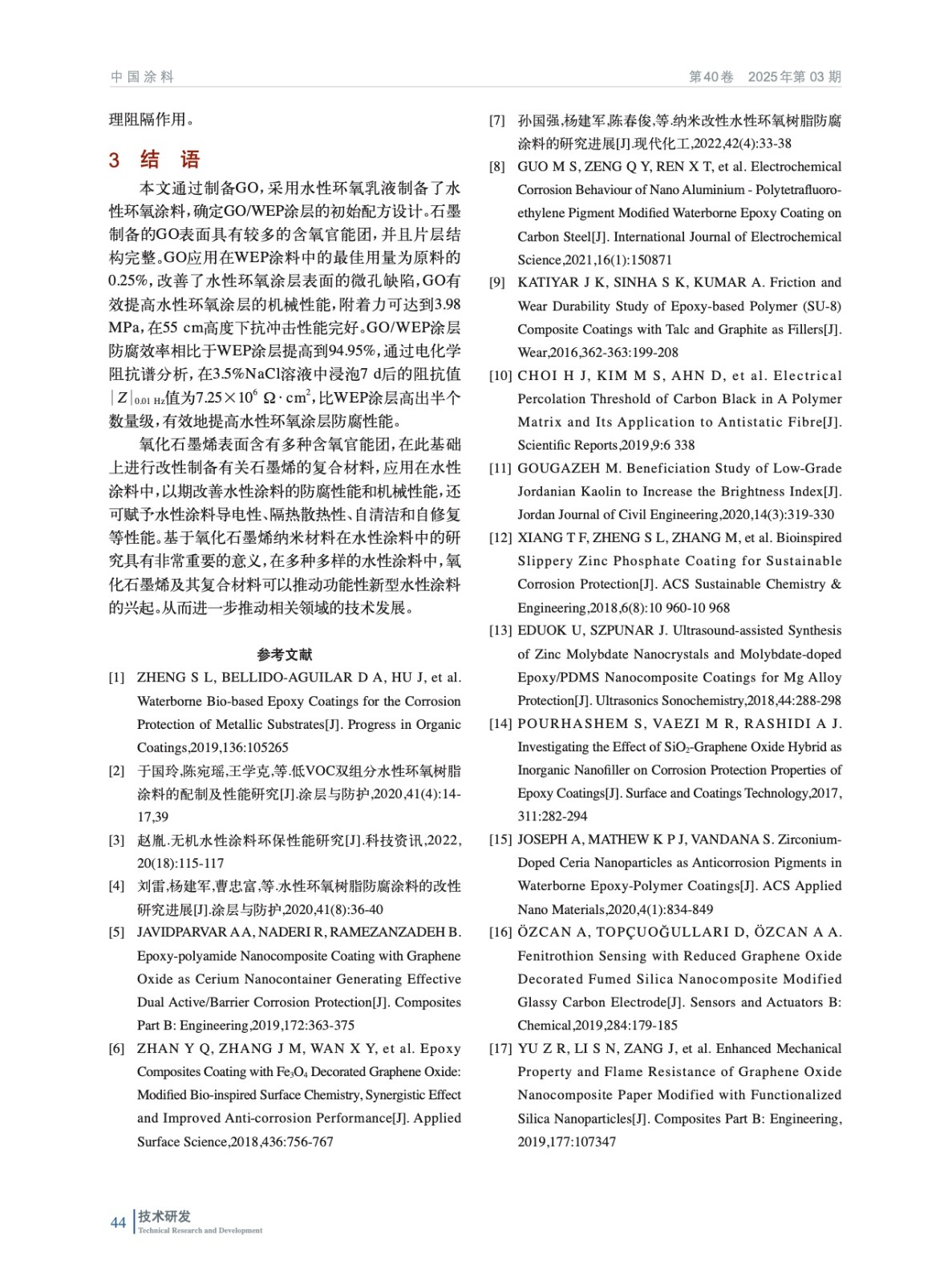

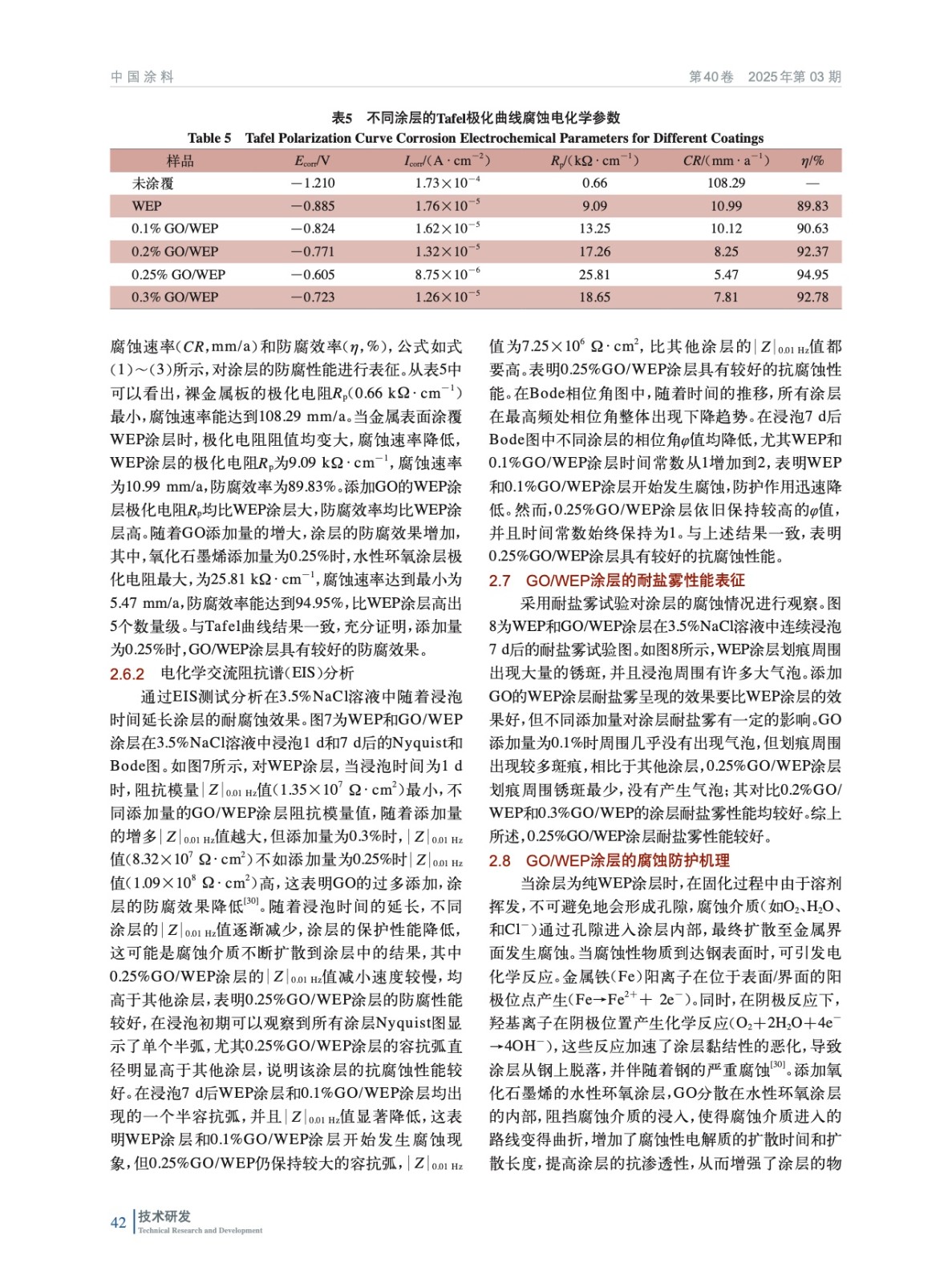

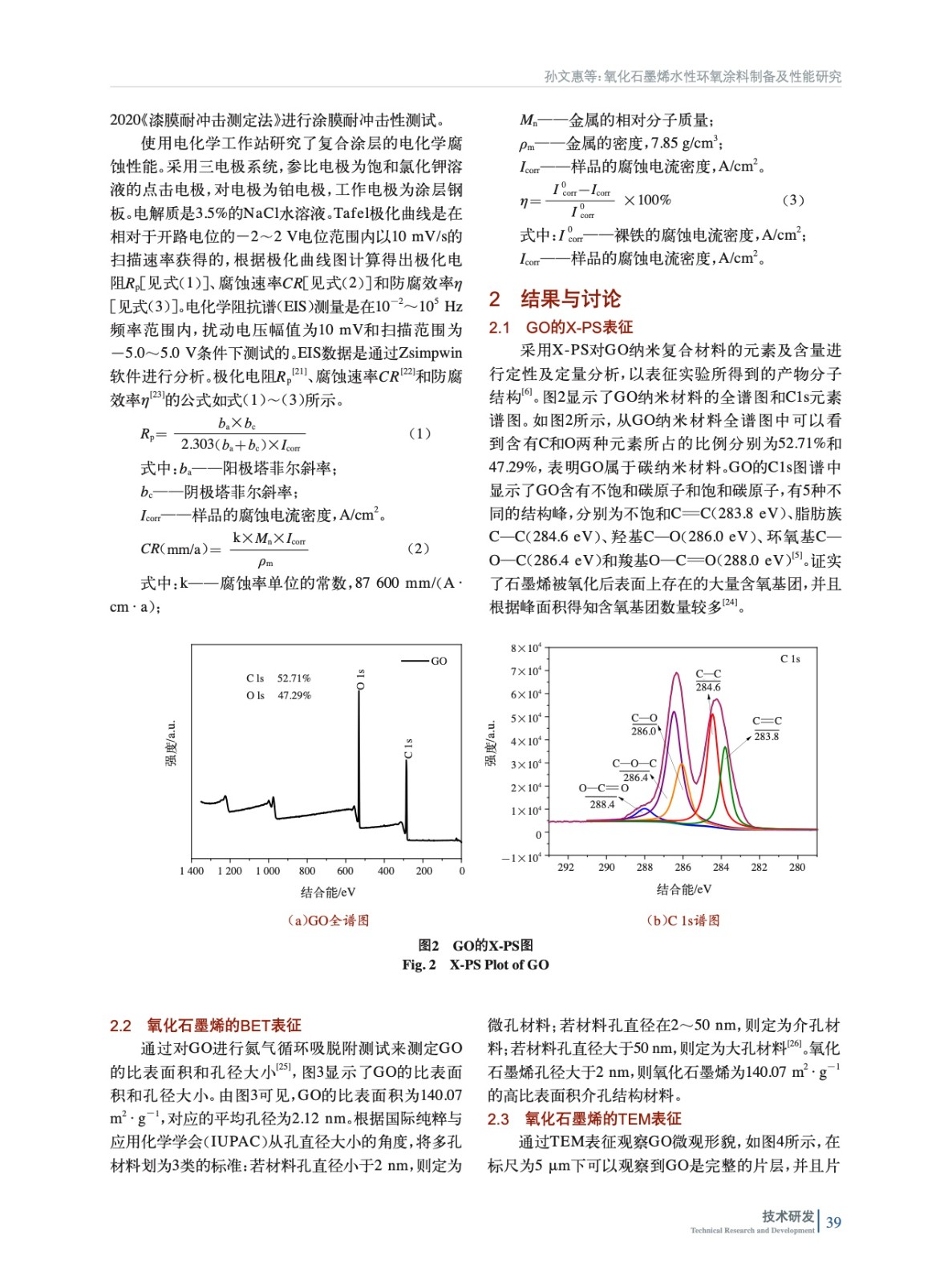

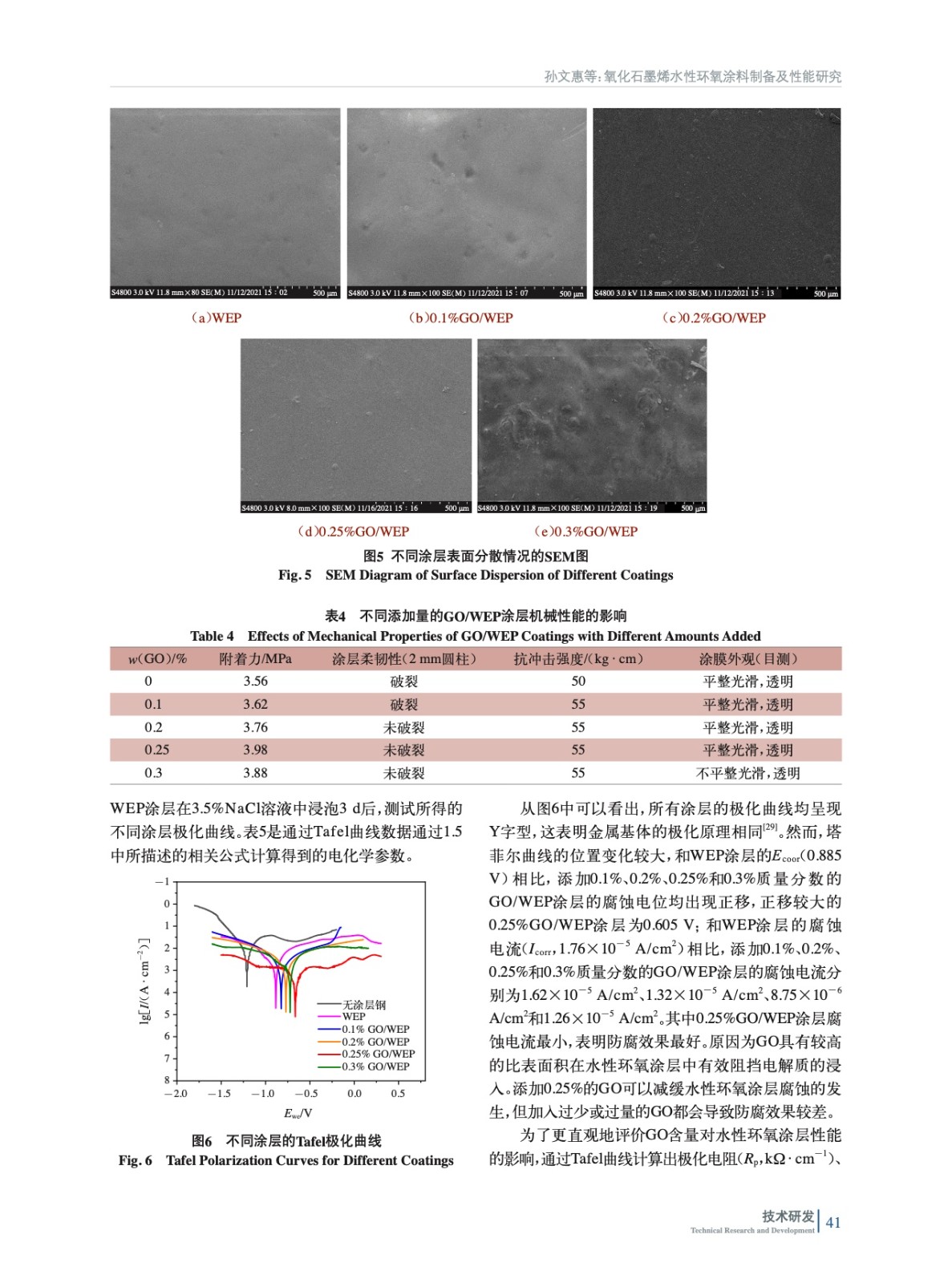

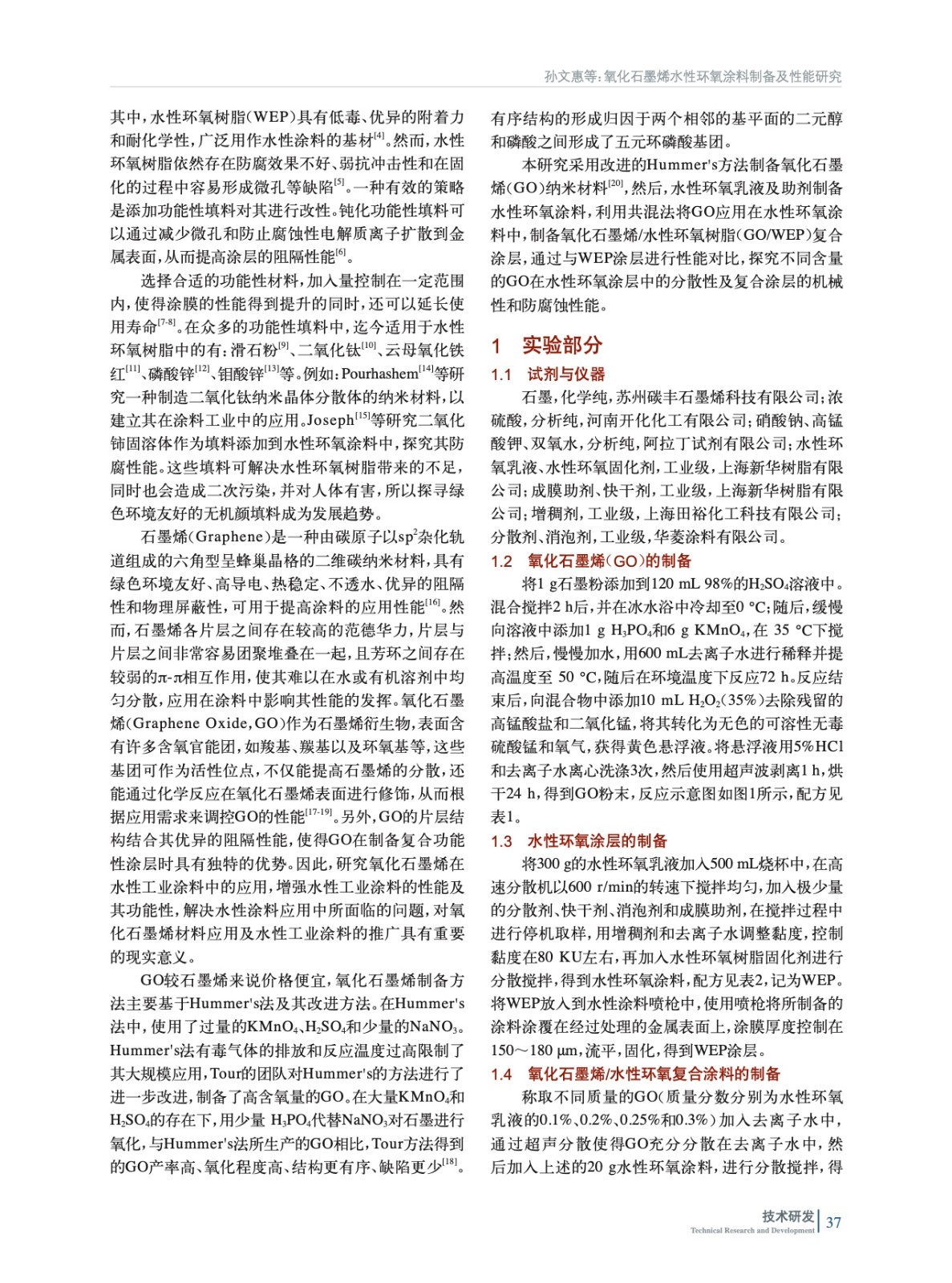

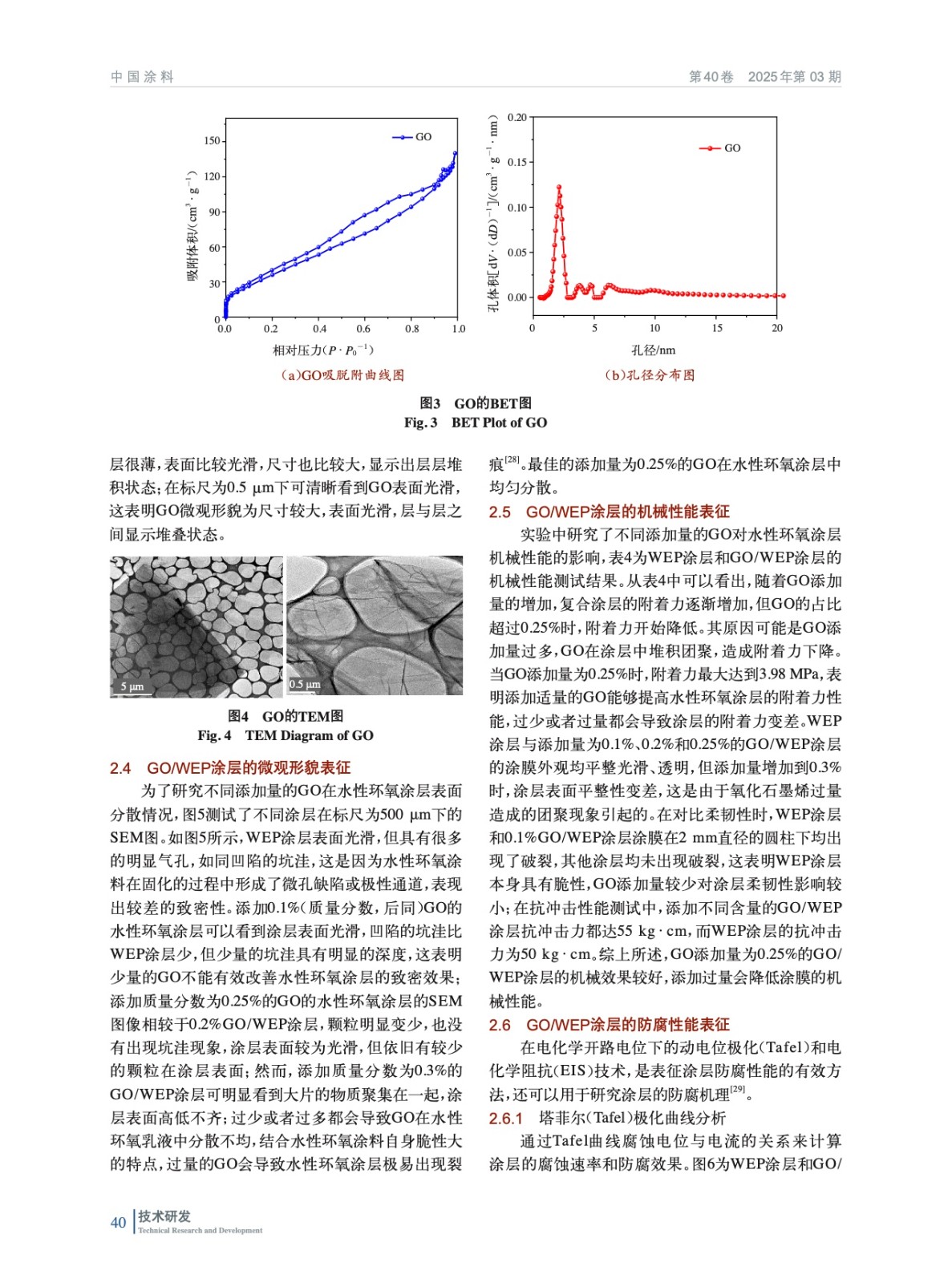

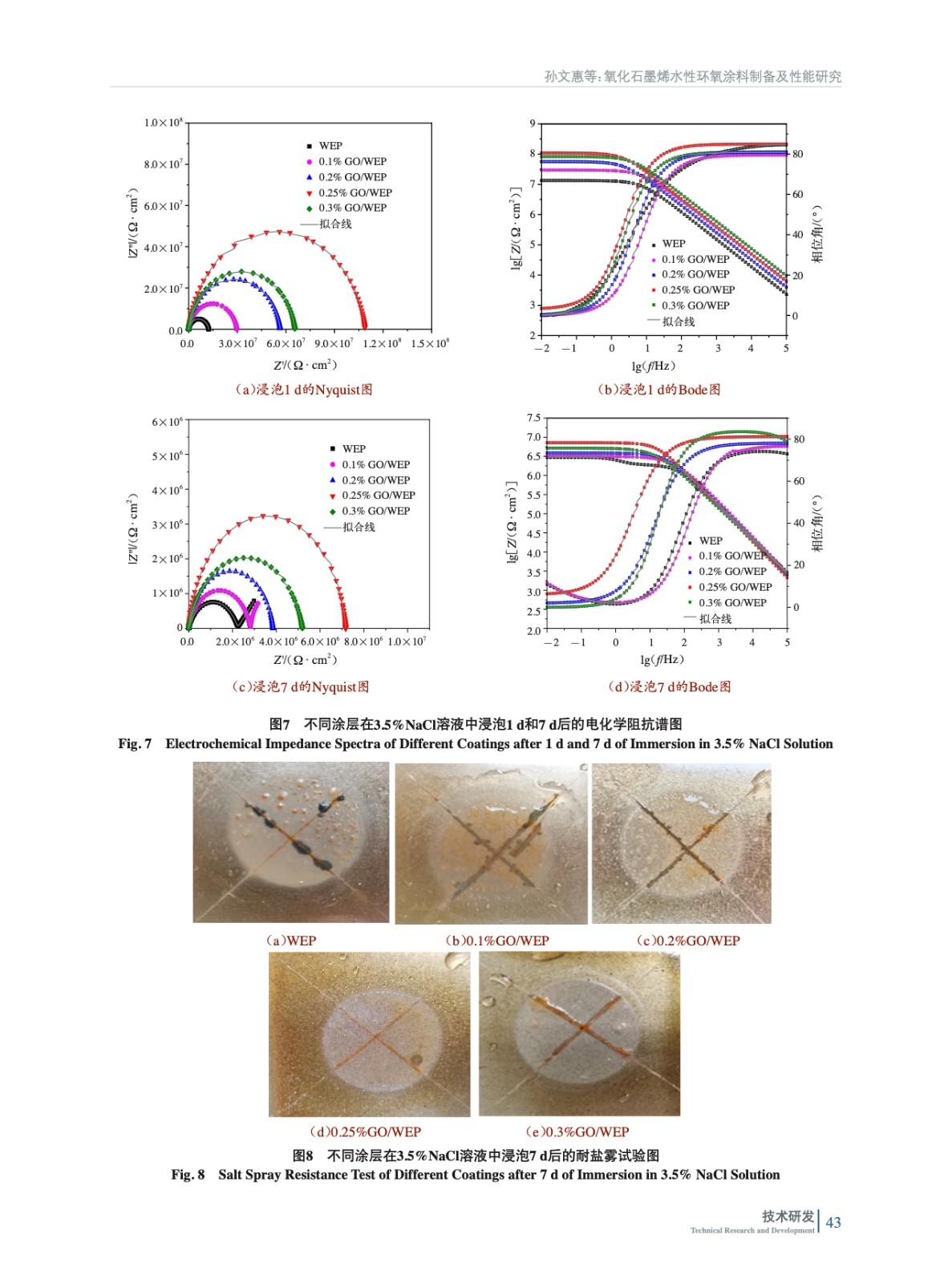

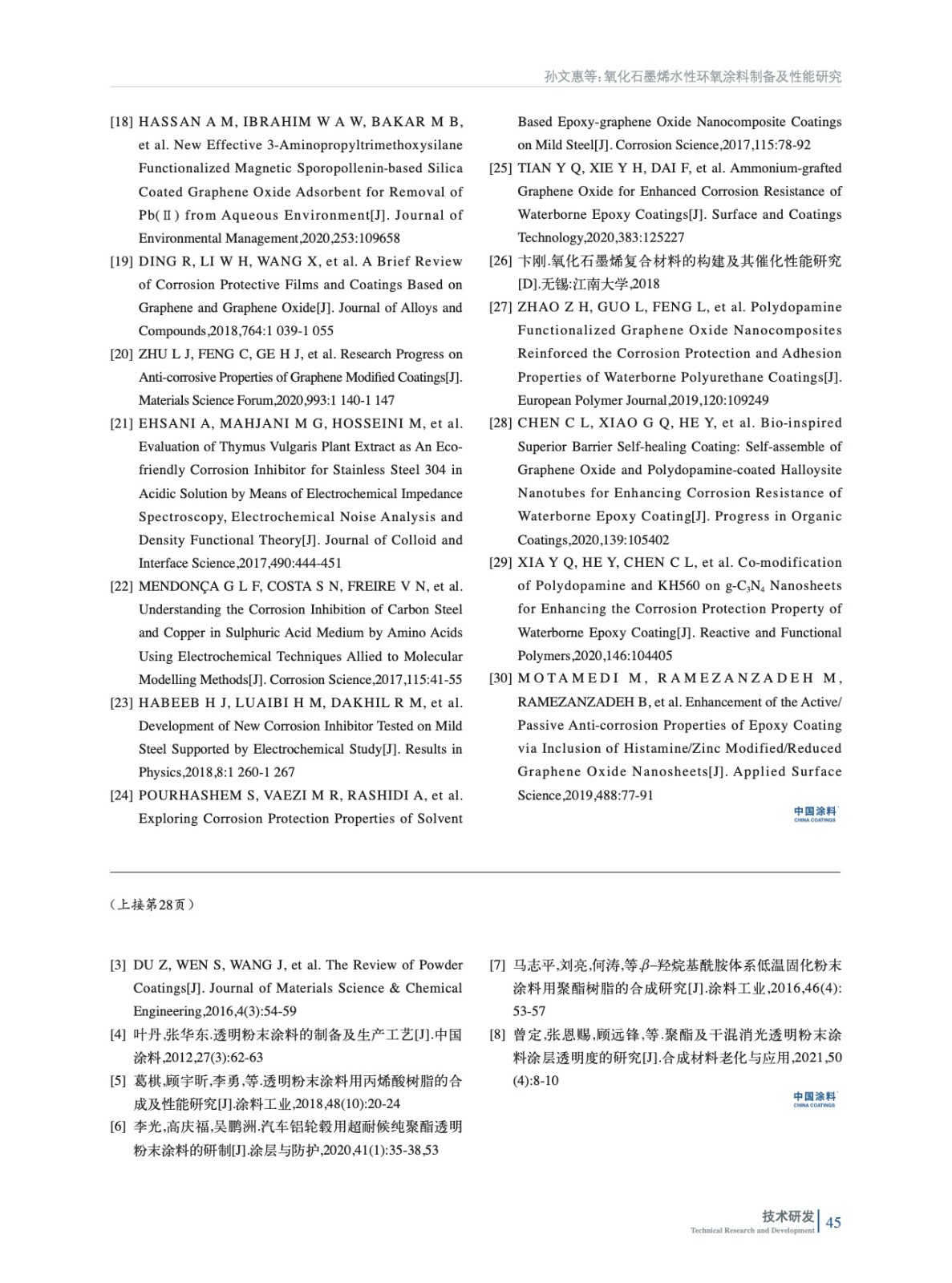

摘要：采用改進(jìn)的Hummer’s方法制備氧化石墨烯（Graphene Oxide，GO）納米材料，通過X-PS和SEM測試結(jié)果表明：二維片層結(jié)構(gòu)GO表面含有較多的含氧官能團。然后制備氧化石墨烯水性環(huán)氧涂料（GO-WEP），探究不同含量氧化石墨烯對水性環(huán)氧樹脂涂層性能影響。與空白WEP涂層進(jìn)行性能對比，添加量為0.25%（質(zhì)量分?jǐn)?shù)，后同）GO水性環(huán)氧涂層表面形貌平整，GO在涂層表面分散均勻，提高WEP涂層致密性；附著力可達(dá)到3.98 MPa，抗沖擊性為55 kg·cm，改善了WEP涂層的機械性能；通過電化學(xué)極化曲線和EIS阻抗測試表明：0.25%GO-WEP涂層與空白WEP涂層相比，防腐效率從89.83%提高至94.95%，|Z|0.01 Hz值可達(dá)到1.09×108 Ω·cm2；0.25%GO-WEP涂層表現(xiàn)出良好的防腐性能。
