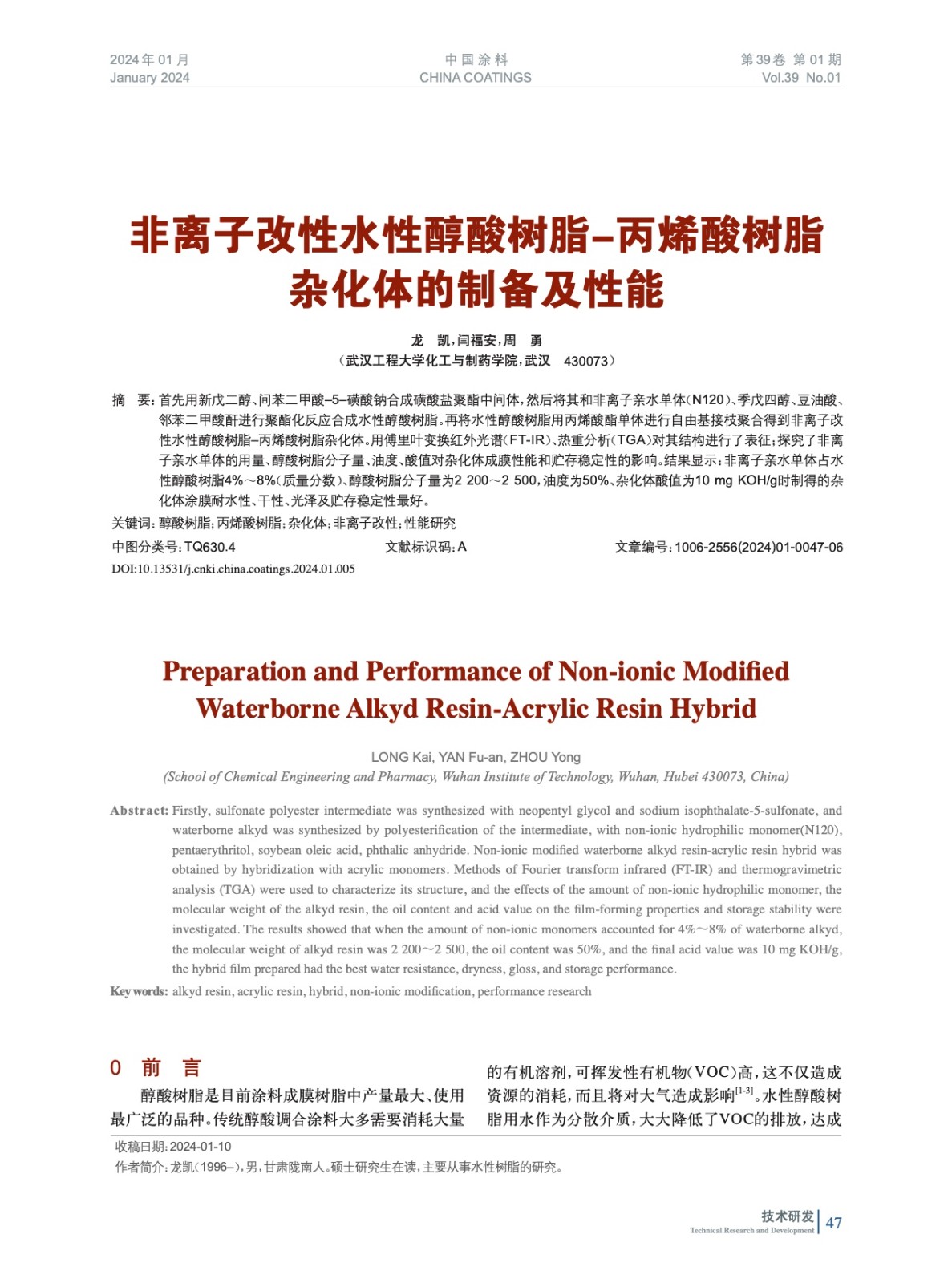

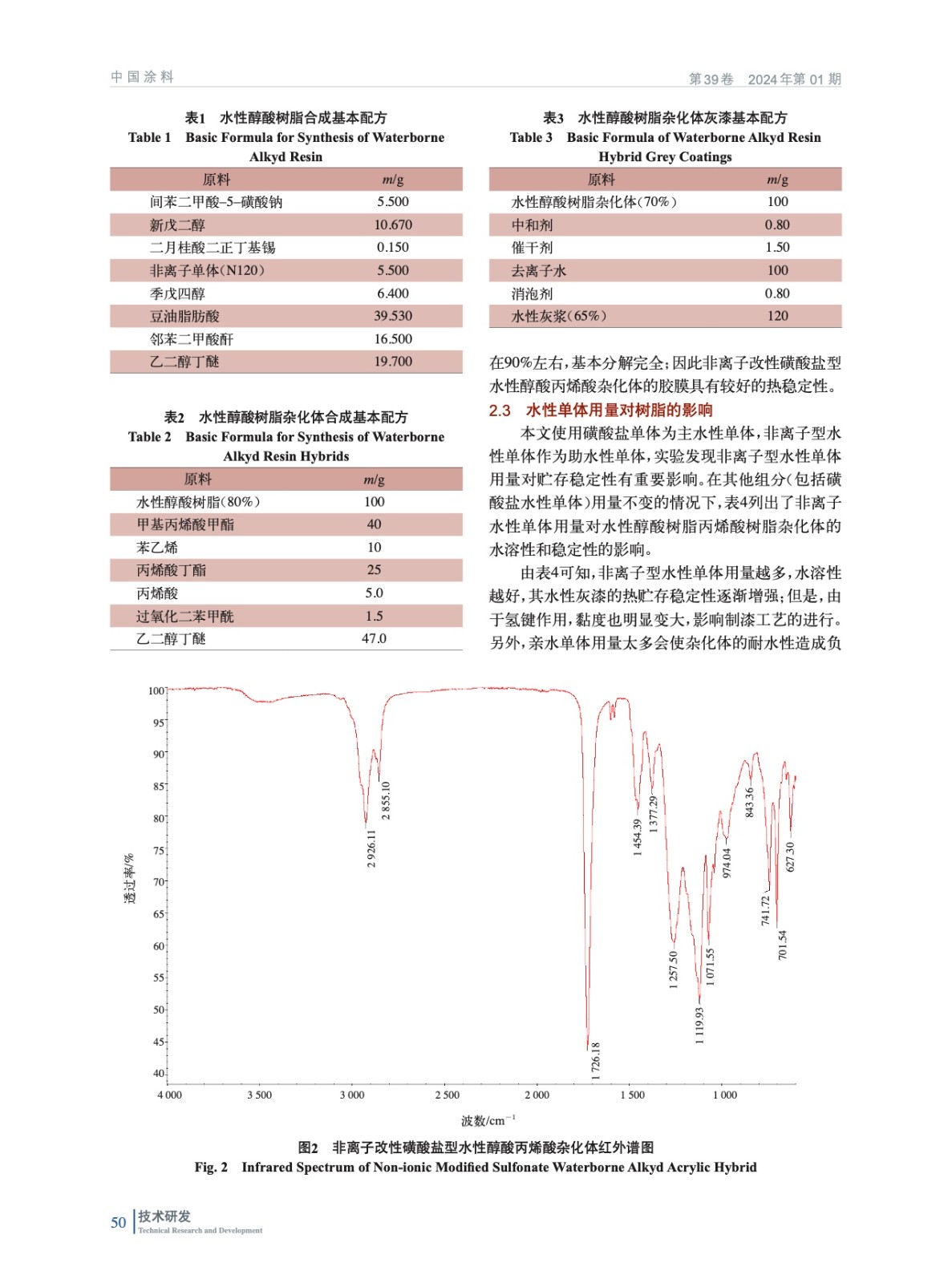

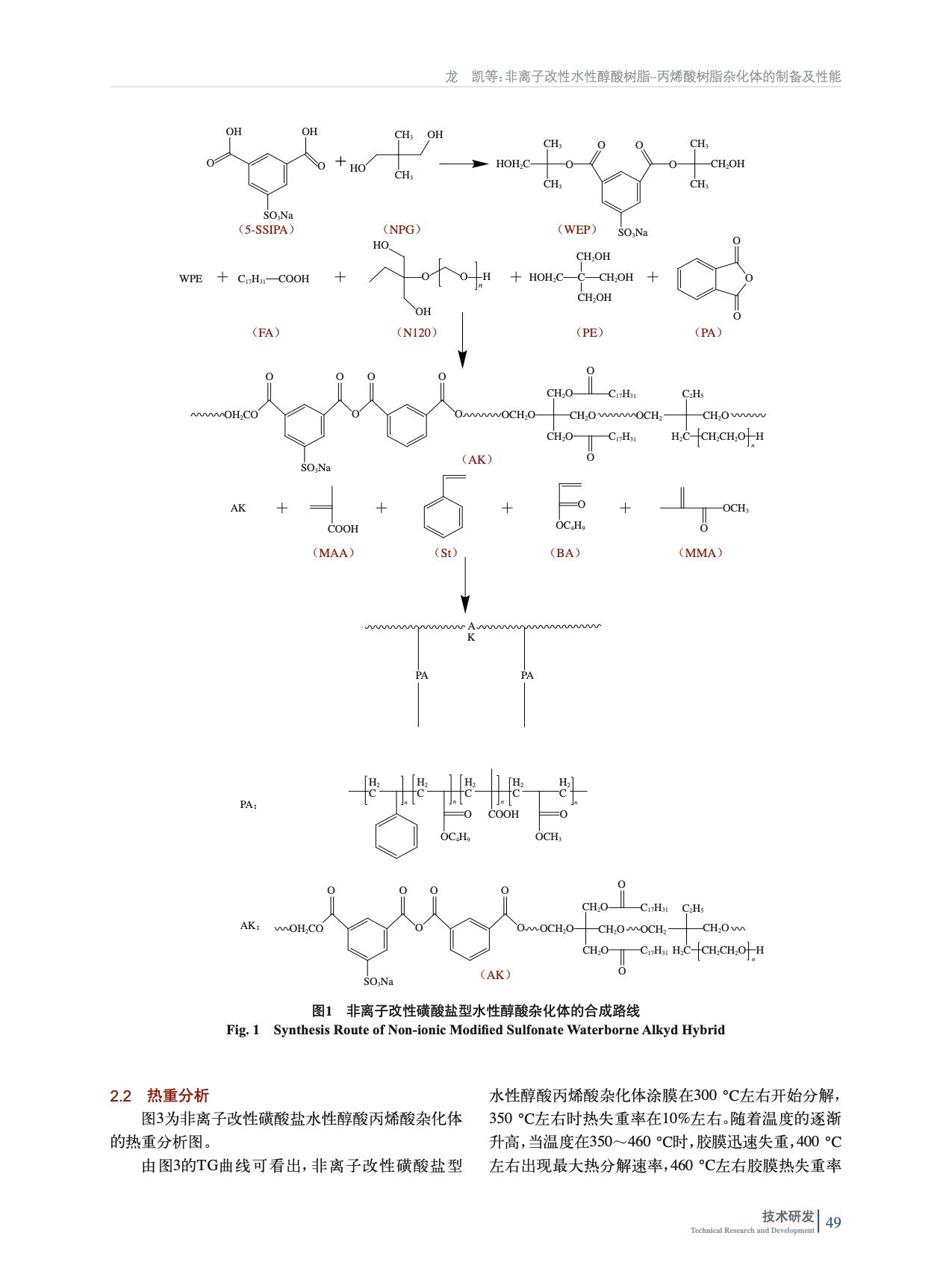

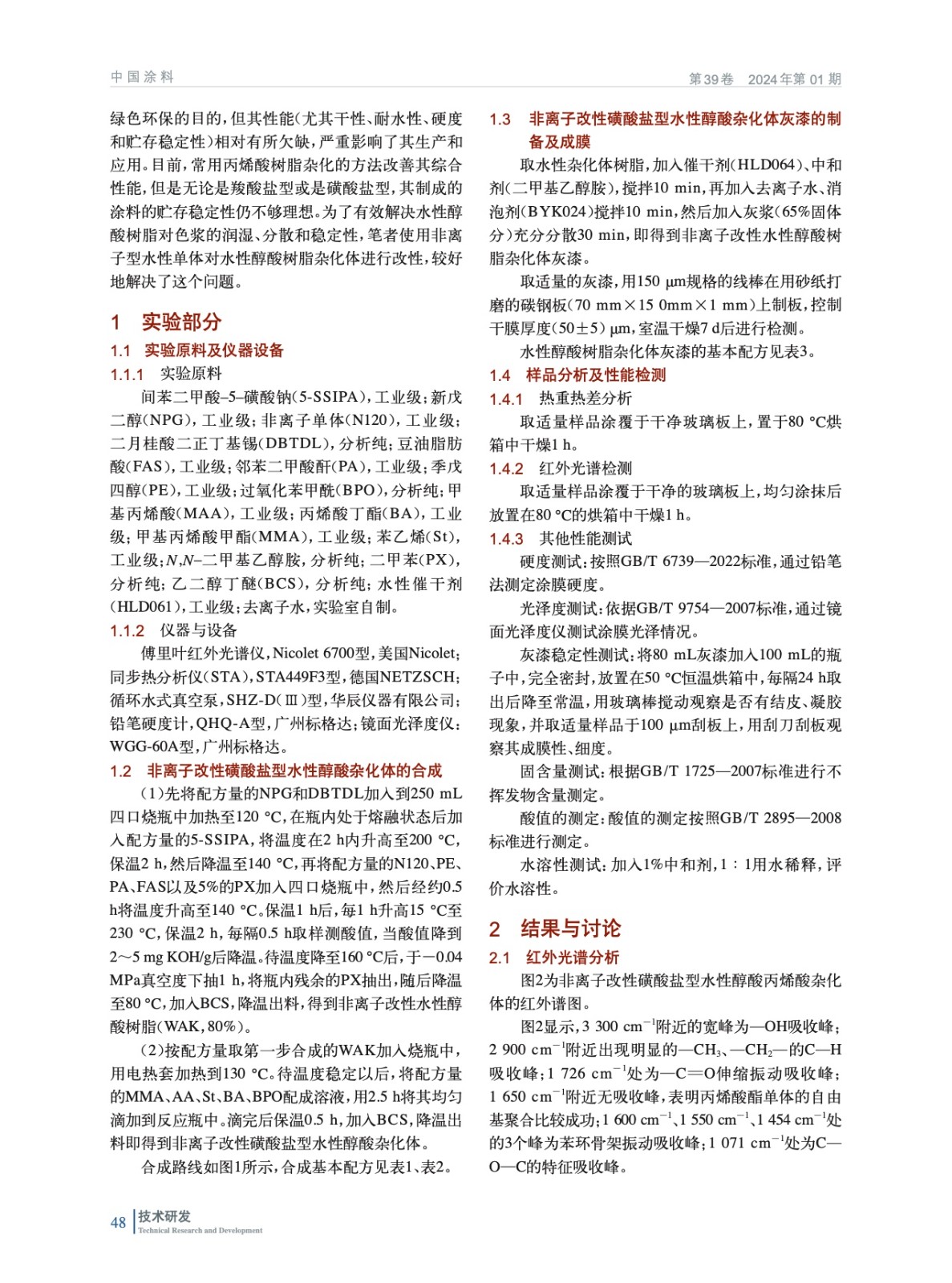

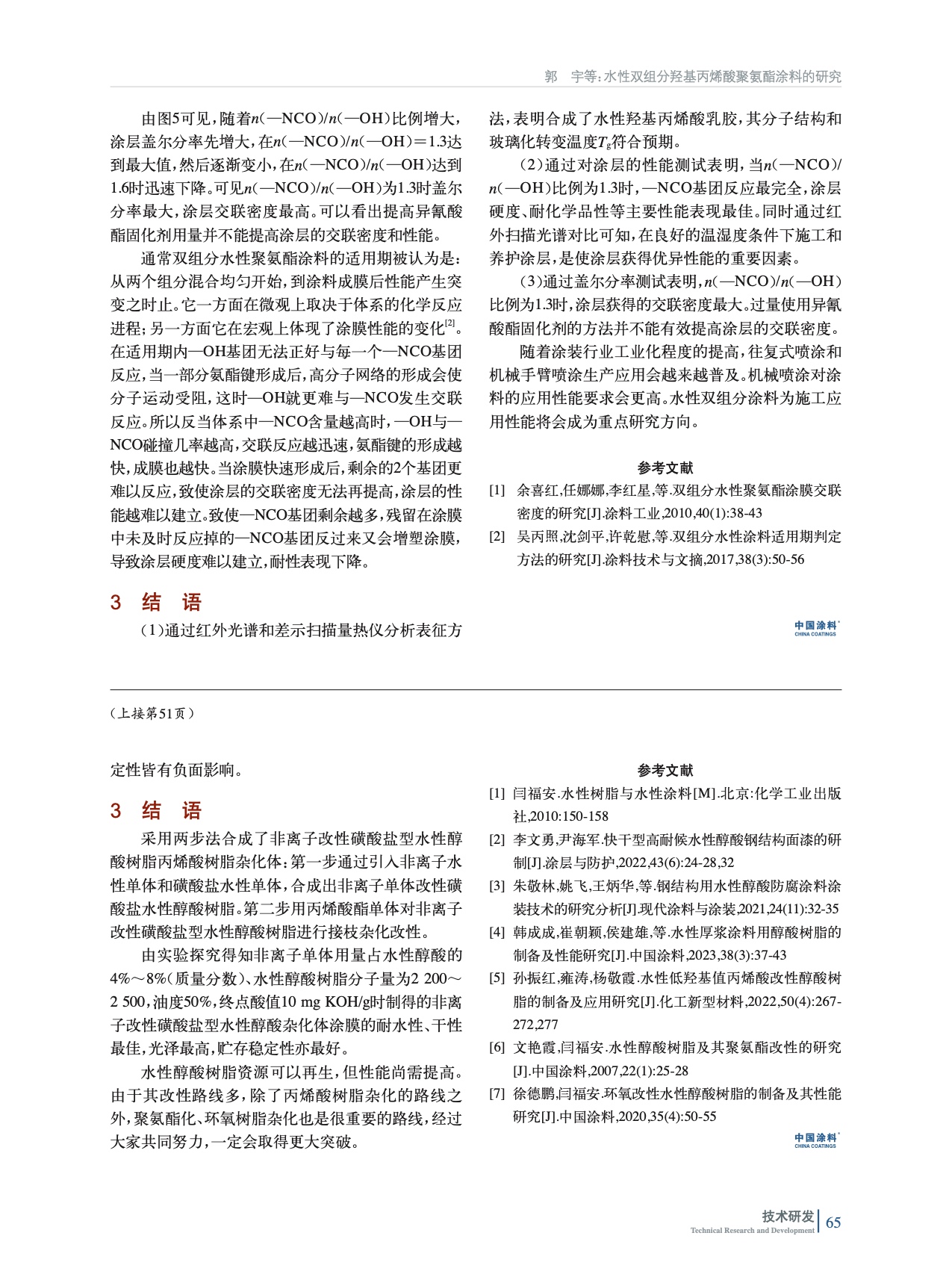

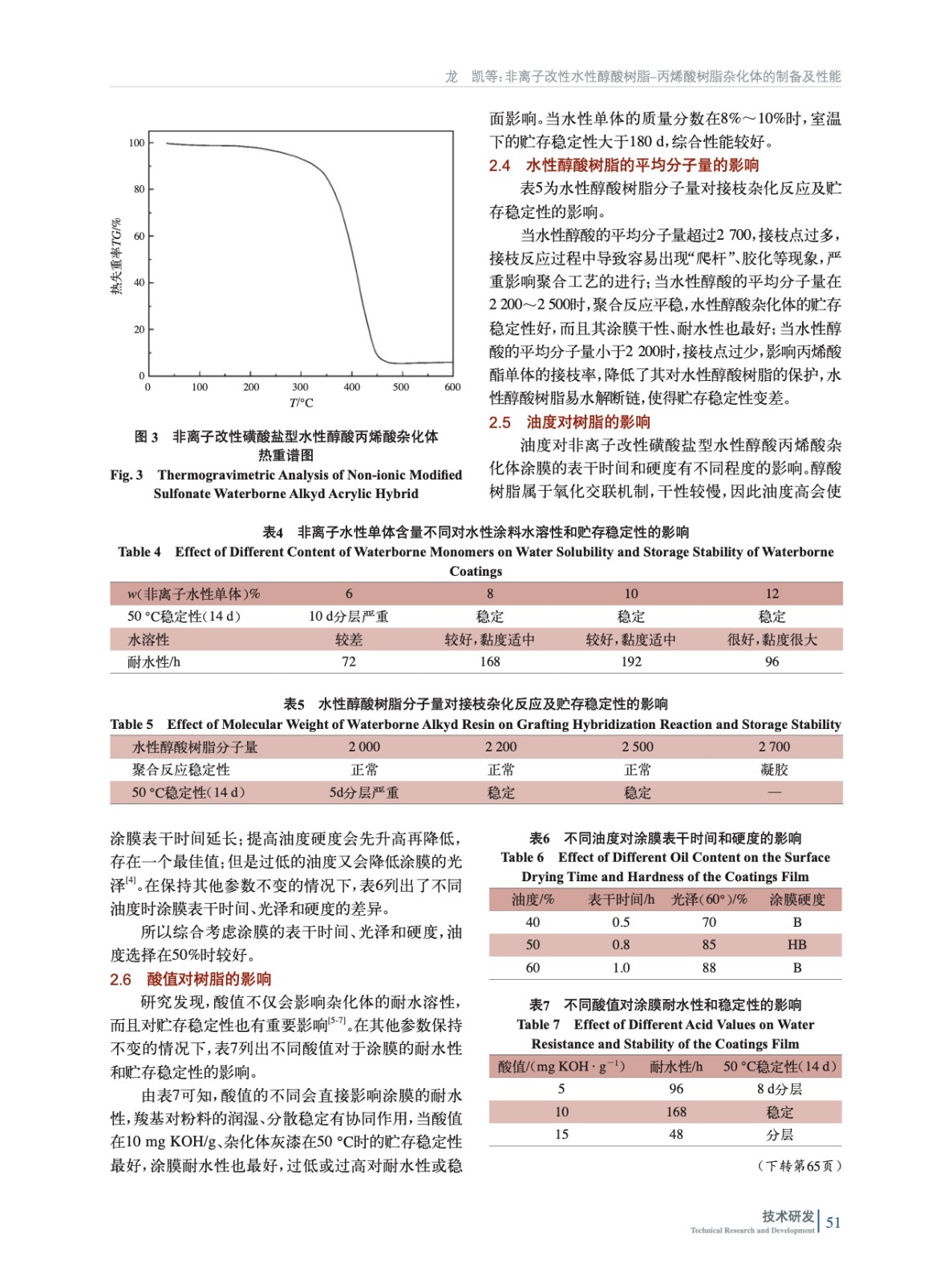

摘要：首先用新戊二醇、間苯二甲酸–5–磺酸鈉合成磺酸鹽聚酯中間體，然后將其和非離子親水單體（N120）、季戊四醇、豆油酸、鄰苯二甲酸酐進(jìn)行聚酯化反應(yīng)合成水性醇酸樹脂。再將水性醇酸樹脂用丙烯酸酯單體進(jìn)行自由基接枝聚合得到非離子改性水性醇酸樹脂–丙烯酸樹脂雜化體。用傅里葉變換紅外光譜（FT-IR）、熱重分析（TGA）對(duì)其結(jié)構(gòu)進(jìn)行了表征；探究了非離子親水單體的用量、醇酸樹脂分子量、油度、酸值對(duì)雜化體成膜性能和貯存穩(wěn)定性的影響。結(jié)果顯示：非離子親水單體占水性醇酸樹脂4%～8%（質(zhì)量分?jǐn)?shù)）、醇酸樹脂分子量為2 200～2 500，油度為50%、雜化體酸值為10 mg KOH/g時(shí)制得的雜化體涂膜耐水性、干性、光澤及貯存穩(wěn)定性最好。
