久久综合色一综合色88-国产 在线 | 日韩-色一情一乱一伦-成年午夜精品久久久精品-国内精品久久久久影院日本

中國(guó)涂料 > 歐洲涂料雜志中文版 > ECJ報(bào)道

【納米技術(shù)】透明的韌性--用活性聚氨酯納米粒子制備高性能膠黏劑

2015-08-24 16:09:48| 次閱讀| 來(lái)源歐洲涂料雜志| 作者ECJ

摘要:為制備聚氨酯納米分散體在液態(tài)時(shí)具有高固體分和低黏度特性和在固態(tài)時(shí)具有高韌性、透明的聚合物提供了新的平臺(tái)技術(shù)。通過(guò)選擇廣泛使用的常用基體,如丙烯酸酯、多元醇和異氰酸酯,制備出具有彈性更高、抗沖擊和耐劃傷的膠黏劑、清漆、涂料和澆注樹(shù)脂。

在給出的示例中(圖1a),彈性相由聚氨酯組成,聚氨酯是通過(guò)縮聚反應(yīng)機(jī)理行成,即異氰酸酯和乙烯基單體(如MMA)中的過(guò)量的多元醇或多胺作用。之后的聚合物在這一階段不反應(yīng)。為生成極小粒子,賦予更高的沖擊強(qiáng)度[6],在反應(yīng)過(guò)程中需用強(qiáng)力攪拌。

最后,通過(guò)添加帶羥基官能團(tuán)的乙烯基化合物實(shí)現(xiàn)對(duì)彈性體的封端。生成的產(chǎn)物是超細(xì)分散在仍為液體的活性稀釋劑(乙烯基化合物)中的彈性體(PU)。

在開(kāi)始的幾個(gè)月內(nèi),該分散體保持穩(wěn)定,之后,通過(guò)鏈增長(zhǎng)機(jī)制聚合成固體材料(PMMA),其中包含超細(xì)分散聚氨酯作為聚合物鏈的一部分。該步驟可采用純材料(含有40%~60%彈性體)或作為膠黏劑配方或模塑料的一部分來(lái)完成(見(jiàn)圖1b)。

在聚合反應(yīng)之后,獲得固態(tài)彈性相的均勻分散體,最終生成一種完全透明的材料。然而,如果在聚氨酯形成過(guò)程中放慢攪拌速度,那么黏度會(huì)大大增加,最終使該材料再也不能用于配方中。


圖2 活性稀釋劑中分散的液態(tài)和聚合聚氨酯納米粒子的性能

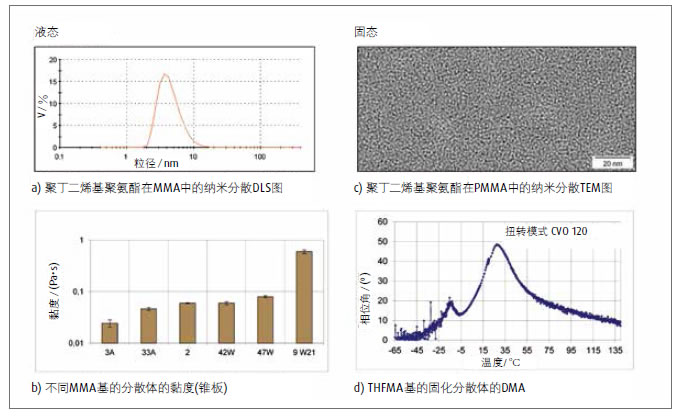

合成的復(fù)合材料的基本性能這些分散體在液態(tài)階段最重要的性能如圖2所示。通過(guò)動(dòng)態(tài)激光散射法測(cè)定的粒子尺寸小于100 nm(圖2a),即使在彈性體含量為40%~60%、分子量為5 000-25 000 g /mol的情況下,黏度仍小于2 Pa•s(圖2b)。

為展示基體中各個(gè)官能團(tuán)的均勻分布情況,可用 OsO4 對(duì)帶官能團(tuán)的聚丁二烯基聚氨酯的PMMA進(jìn)行著色(圖2c),TEM圖像中可見(jiàn)部分丁二烯。

這些新型聚合物呈現(xiàn)出2個(gè)不同的玻璃轉(zhuǎn)化溫度,可通過(guò)復(fù)合材料(甲基丙烯酸四氫糠酯作為基體,聚酯聚氨酯作為分散相)來(lái)證明(圖2d)。乙烯基單體 (甲基丙烯酸酯、丙烯酸酯、苯乙烯等)可用作活性稀釋劑。彈性相聚氨酯可基于脂肪族或芳香族的異氰酸酯 (如異佛爾酮二異氰酸酯、六亞甲基二異氰酸酯、甲苯二異氰酸酯和二苯基甲烷二異氰酸酯)以及不同的多元醇或胺(如聚醚、聚酯、聚碳酸酯、聚丙烯酸酯、聚丁二烯、聚硅氧烷等)。

納米粒子極大改變了聚合物性能


圖3

(a)擺錘式?jīng)_擊強(qiáng)度(DIN EN ISO179-1);測(cè)試樣品長(zhǎng)80±2 mm,寬10±0.2 mm,厚4±0.2 mm;
(b)凸肩形測(cè)試條(DINEN ISO527)的抗張強(qiáng)度以及甲基丙烯酸四氫糠酯基聚合物的斷裂伸長(zhǎng)率(不同的PU含量);
(c)采用純聚甲基丙烯酸四氫糠酯制成的凸肩形測(cè)試條;
(d)抗沖擊測(cè)試之后發(fā)生變形的聚甲基丙烯酸四氫糠酯測(cè)試條(含43%的PU)

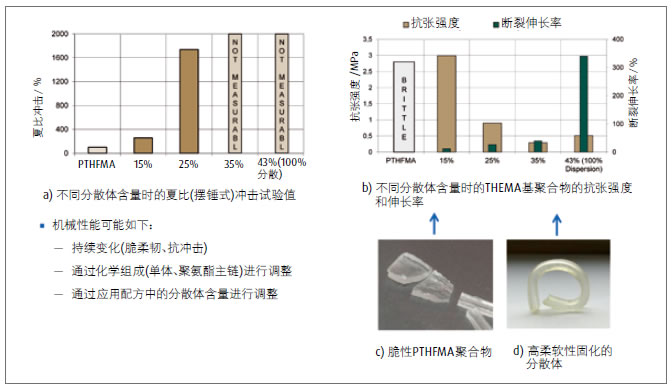

圖3給出了未稀釋的聚合材料的一些重要性能。聚甲基丙烯酸四氫糠酯(PTHFMA)因其氣味小,且能快速固化,選作基體聚合物。然而,固化后此材料的脆性太高,因此很難用作基體材料。

純聚甲基丙烯酸四氫糠酯幾乎無(wú)沖擊強(qiáng)度(圖3a),其抗拉強(qiáng)度也無(wú)法測(cè)定,且?guī)缀鯚o(wú)斷裂伸長(zhǎng)率 (圖3b)。將測(cè)試棒安裝在試驗(yàn)機(jī)上時(shí),就會(huì)斷裂(圖 3c)。通過(guò)改變添加彈性體的含量(在圖3d中,高達(dá) 43%)可極大改變其性能。當(dāng)彈性體含量為25%時(shí),聚合分散體的沖擊強(qiáng)度超過(guò)1 600%,高于基體材料自身的沖擊強(qiáng)度(0.32 kJ/m2,圖3b)。當(dāng)彈性體含量更高時(shí),生成的材料性能無(wú)法測(cè)量(圖3d)。抗拉強(qiáng)度開(kāi)始上升至3 MPa(15%彈性體),然后,隨著伸長(zhǎng)斷裂率從約12%增加到340%(圖3b),抗拉強(qiáng)度降到0.5 MPa。因此,通過(guò)聚氨酯改性可使PTHFMA性能在較大范圍內(nèi)變化,因而使其應(yīng)用領(lǐng)域更廣泛。

往期推薦

主站蜘蛛池模板: 亚洲人成77在线播放网站| 搡老岳熟女国产熟妇| 久久九九av免费精品| 国产亚洲曝欧美曝妖精品| 裸体美女无遮挡免费网站 | 欧美日韩国产精品自在自线 | 久久99成人免费| 色综合av亚洲超碰少妇| 美女被张开双腿日出白浆| 欧美 另类 国产 第一页| 日韩精品专区av无码| 无码人妻精品一区二区三区99不卡| 欧美一区二区三区红桃小说 | 中文字幕在线不卡精品视频99| 国产怡春院无码一区二区| 中文字幕av无码免费久久| 国产无吗一区二区三区在线欢| 少妇高潮喷水久久久影院| 亚欧洲乱码视频一二三区| 国产亲子乱弄免费视频| 大地资源中文第二页日本| 色窝窝免费播放视频在线| 午夜性开放午夜性爽爽| 国产精品成人网址在线观看| 国精品无码一区二区三区左线| 日本无码一区二区三区不卡免费| 精品国产肉丝袜久久| 肉体暴力强伦轩在线播放| 久久精品国产免费观看三人同眠| 人妻中出无码中字在线| 欧美高清熟妇啪啪内射不卡自拍| 久久99热久久99精品| 国产人妻鲁鲁一区二区| 中文字幕不卡av无码专线一本| 一二三四日本中文在线| 日日碰狠狠添天天爽超碰97| 久久久亚洲欧洲日产无码av| 亚洲欧洲日产国码无码av喷潮| 少妇精品无码一区二区免费视频 | 中文亚洲欧美日韩无线码| 狠狠躁夜夜躁人人爽天天天天97|
